jig para corte inviesado de pernas


A TABELA VIU TAPER PLANOS JIG


A tabela viu Taper Planos Jig
Tapering é uma operação simples e segura, com o gabarito direito. Construir a nossa versão a partir de sucata, e você estará rasgando velas em nenhum momento plana.
Círios são uma maneira clássica para reduzir as proporções de pernas de mesa para um olhar mais fino, delicado. Você vai precisar de um gabarito para fazer esses cortes rip modificados de forma segura. A maioria dos afilados gabaritos compradas em lojas, no entanto, tem uma falha de projeto: eles limitar o controle da peça de trabalho durante a cópia - e que pode levar a um retrocesso perigoso ou má qualidade de corte. Aqui está uma solução melhor: em vez de comprar um gabarito, você pode construir uma alternativa mais segura a partir de sobras de sucata-bin e um par debraçadeiras de alternância. Os grampos manter peças firmemente trancados durante o corte, e você pode adaptar o gabarito para cortar o cone exato que você precisa.Aqui está como fazer e usá-lo.
Nota: Nas fotos seguintes, a serra da tabela guarda foi removida para maior clareza visual. Nós não defendemos a remoção de guardas ou outros dispositivos de segurança de suas ferramentas.

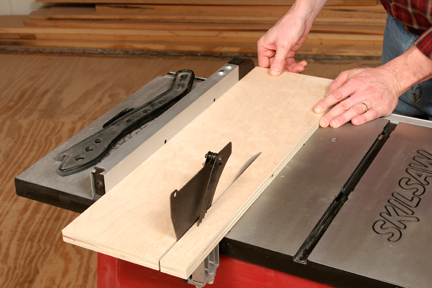

Passo 1: Faça uma base para o seu gabarito de 3/4-in. madeira ou outros bens patrimoniais. Rasgar e cortam a base de tamanho por isso é pelo menos 6 pol. De largura e cerca de 6 a 8 polegadas mais longo do que a perna você quer cone (ver foto 1).

Foto 1
Foto 1

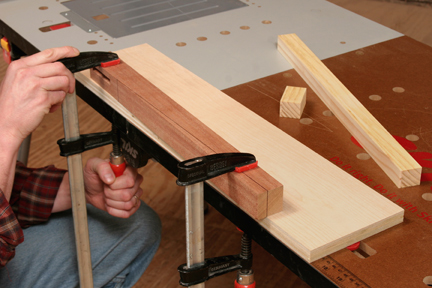

Passo 2: Desenhe o cone cortado em sua peça perna, estendendo a linha em toda a face adjacente e no final da perna - você precisa determinar exatamente onde a lâmina vai entrar e sair da madeira. Fixe a perna à base gabarito e ao seu banco para a linha de cone se alinha com a borda da base (ver foto 2).

Foto 2
Foto 2

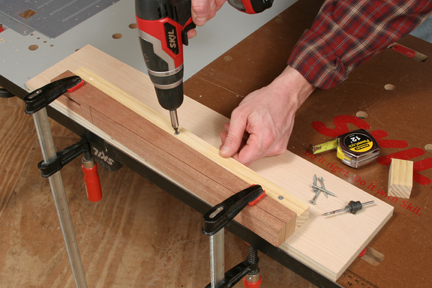

Passo 3: Corte um pedaço reta, plana de sucata que servirá de back-up de apoio por trás da perna. Faça o apoio do mesmo comprimento que a perna. Defina o apoio contra a perna, e fixá-la à base com alguns parafusos de madeira escareados (ver foto 3).

Foto 3
Foto 3

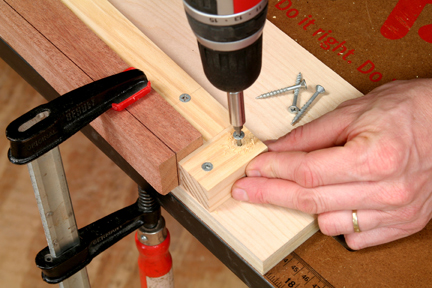

Passo 4: Coloque um bloco de parada para o gabarito que encoste contra o fim da perna. Prenda-a com um par de parafusos (ver foto 4).

Foto 4
Foto 4

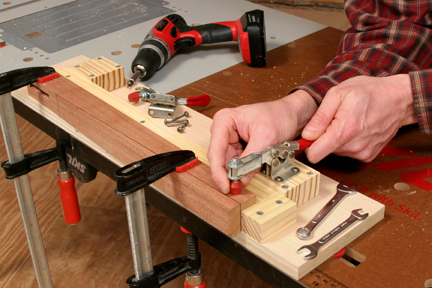

Passo 5: Faça dois blocos de montagem para as braçadeiras de alternância de sucata que coincide com a espessura da perna. Fixar os blocos de trás do suporte e perto das extremidades da perna. Parafuso os grampos para os blocos. Em seguida, ajustar os amortecedores de borracha sobre os grampos para que pressione com firmeza contra a perna quando bloqueado (ver foto 5). Isso é tudo o que há para construir o gabarito!

Foto 5
Foto 5

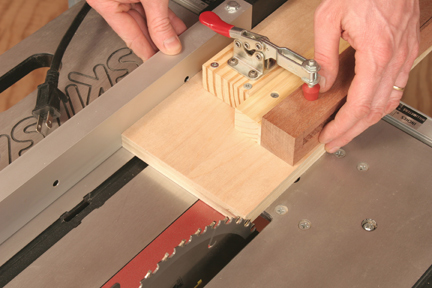

Passo 6: Para preparar para o corte, definir o gabarito na serra e aumentar a lâmina até que os dentes estão em cerca de 1/4 acima da parte superior da perna.. Segure o gabarito contra a guia de corte e ajuste a cerca para que a borda do gabarito esteja alinhada com as bordas internas dos dentes da lâmina (ver foto 6). Bloquear o cerca e puxe o gabarito de volta por isso é claro da lâmina.

Foto 6
Foto 6

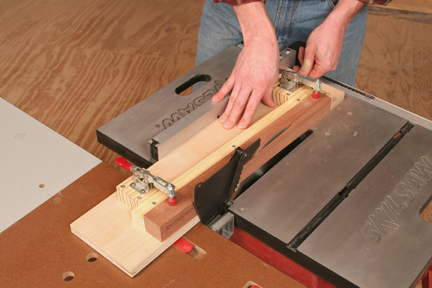

Passo 7: Comece a serra, e alimentar o gabarito ao longo da cerca de rasgar a vela.Mantenha as mãos por trás do apoio gabarito ao longo do corte (veja foto 7).

Foto 7
Foto 7

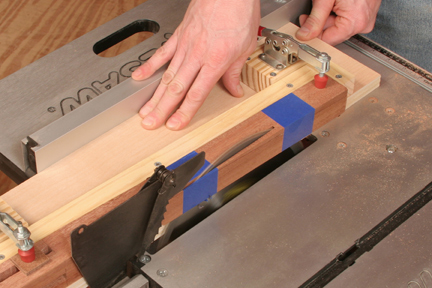

Variação: Se a sua perna requer afinando em duas faces, simplesmente Tape o pedaço de corte de volta no lugar e virar a perna no gabarito para que o rosto offcut é para cima. Ajuste os pára-choques de fixação conforme necessário para ter em conta a quantidade de madeira removidos pelo corte de serra. Re-clamp, e fazer o segundo corte cônica (veja foto 8).

Foto 8
Foto 8

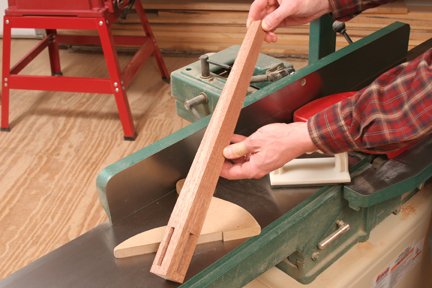

Passo 8: Agora execute os rostos afilados sobre sua jointer para remover as marcas de lâmina (ver foto 9), e raspe ou lixe-los lisos. Certifique-se de pendurar este gabarito na parede da loja, onde é fácil de encontrar e modificar a próxima vez que você precisar dele.

Foto 9
Foto 9

Fonte: Argigo Woddworker'sJournal e Rockler (desenho)
