Quais são as partes de uma plaina de mão de metal padrão?
A maioria das plainas manuais de metal segue um design, ou padrão, desenvolvido pelo americano Leonard Bailey e posteriormente refinado pela Stanley Works, novamente nos Estados Unidos
Tampa da alavanca
O projeto inclui uma braçadeira de metal - a tampa da alavanca - que mantém o ferro ou o conjunto da lâmina no lugar. A tampa da alavanca é fixada com um parafuso e um came.
O came é uma projeção embaixo de uma alavanca que, ao ser movida para a posição travada, pressiona a tampa da alavanca contra o parafuso e segura o ferro e um quebra-cavacos por baixo.
Chip Breaker
O quebra-cavacos, colocado no topo do ferro e sob a tampa da alavanca, quebra a aparagem, ou cavacos, que resulta da ação de aplainamento na madeira.
É essa quebra do chip que lhe confere sua forma ondulada distinta.
Ferro
Os ferros de muitas plainas de metal têm uma grande ranhura cortada para permitir que os parafusos de fixação e a extremidade de uma alavanca de ajuste de profundidade da lâmina passem por ele.
O ferro é geralmente acamado - preso na plaina - em um ângulo de 45 graus com a sola, com o bisel da aresta de corte voltado para baixo em direção à peça de trabalho.
Ajuste de Ferro
Há uma roda e uma alavanca para, respectivamente, ajustar a profundidade da lâmina e o ângulo do gume em relação à sola, conhecido como ângulo lateral.
O gume deve ficar perfeitamente paralelo à sola - se estiver inclinado, mover a alavanca de ajuste lateral para a esquerda ou para a direita corrigirá.
Carregar
A alça principal (traseira), frequentemente chamada de sacola, é moldada para se ajustar à mão dominante do usuário confortavelmente.
Botão
O botão, ou alça frontal, é segurado pela mão não dominante do mrceneiro durante o aplainamento.
Sapo
O ferro, o quebra-cavaco, a tampa da alavanca e os mecanismos de ajuste do ferro são montados em uma cunha de ferro conhecida como 'sapo'.
O sapo é ajustável para frente e para trás para mudar a lacuna entre a lâmina e a frente da boca - a abertura na sola da plaina através do qual a lâmina se projeta. Uma folga ampla é necessária para cortes profundos e uma estreita para cortes finos.
Existem diferentes teorias sobre como ele veio a ser conhecido como sapo. Uma é que ele realmente se assemelha a um sapo, que tem a forma de cunha quando está sentado; outra é que está posicionado logo atrás da 'garganta' - área por onde as aparas se curvam para cima - aludindo a ter “um sapo na garganta”.
Único
A sola é a base da plaina, que desliza ao longo da peça de trabalho durante o aplainamento. Ele precisa ser perfeitamente plano para dar resultados “verdadeiros” - arestas perfeitamente planas e quadradas, ou perpendiculares, com arestas e faces adjacentes.
As solas de algumas plainas são onduladas - têm uma série de ranhuras em todo o seu comprimento - para reduzir o atrito entre a sola e a madeira sendo aplainada. Isso é particularmente útil em madeiras “pegajosas”, como pinheiro, que contém muita resina.
Plainas Chanfradas de Ângulo Baixo
Além do design Stanley / Bailey padrão, também existem plainas de ângulo baixo que têm seus ferros alojados em um ângulo inferior - de até 12 graus - com o chanfro da aresta de corte voltado para cima, longe da peça de trabalho, ao invés de baixa.
Talvez o que seja confuso, esse design também foi originado por Stanley.

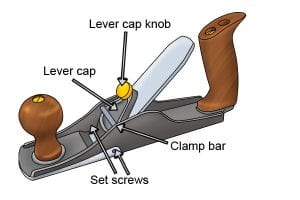

Designs mais simples
No entanto, algumas plainas de metal seguem um desenho mais simples, como a plaina de esfrega que é usado para a remoção rápida do excesso de madeira. O ferro é segurado por uma tampa de alavanca com botão roscado, alavancada contra uma barra de fixação, e não há quebra-cavacos.
O ajuste da profundidade da lâmina é manual após afrouxar o botão da tampa da alavanca, e o ajuste lateral da lâmina é feito por meio de 'parafusos de fixação' de cada lado do corpo da plaina
Aqui um dossie que publiquei em agosto de 2019 bem completo:
https://eseck1.blogspot.com/2019/08/book-pdf-dossie-das-painas-manuais-de.html
